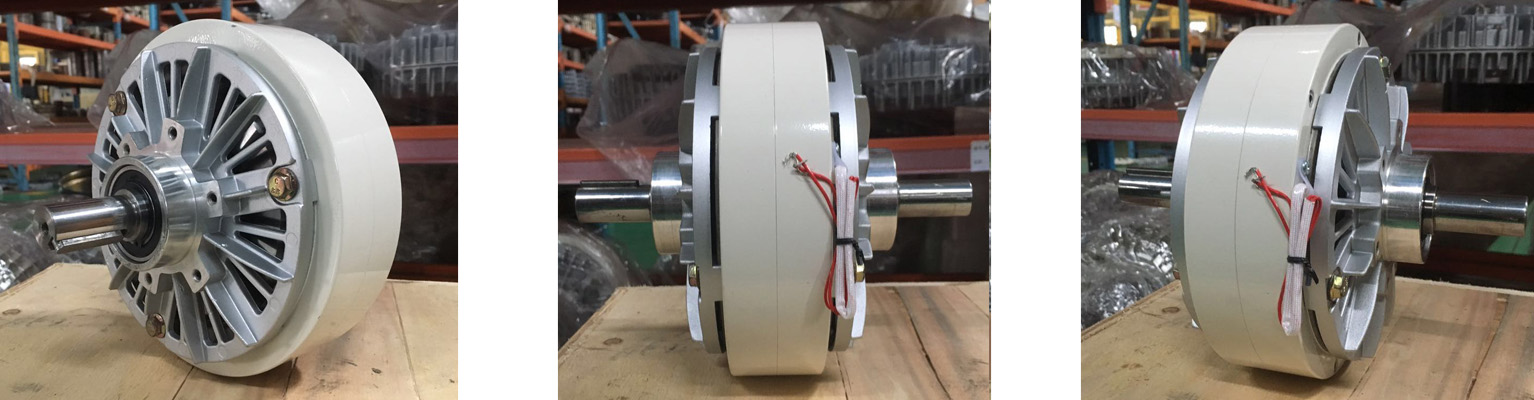

ZKB型磁粉離合器實物圖

宏大ZKB型雙出軸、止口支撐、風扇冷卻磁粉離合器使用DC24V直流電壓。ZKB産品型号：0.6N.m   3N.m6N.m   12N.m 25N.m  50N.m  100N.m  200N.m  400N.m  630N.m  1200N.m  2000N.m

磁粉離合器結構及工作原理：磁粉離合器是由主動轉子（輸入軸）、從動轉子（輸出軸）、含激磁線圈的磁轭組成，三部分相對同心裝配，形成了一個可以相對轉動的整體，在主動轉子和從動轉子之間形成環形間隙（工作腔）内天佑高導磁性的合金磁粉。

激磁線圈無線電流通時，工作腔中的磁粉呈松散狀态。在主動轉子所産生的離心力作用下，磁粉被均勻的甩在主動轉子的内壁上，主、從動轉子之間無力的相互作用，磁粉離合器處于分離狀态，沒有轉矩的傳遞。激磁線圈有電流通過時，磁轭中産生工作磁通，工作腔中的磁粉沿磁通方向呈鏈狀鏈接起來（形成磁粉鏈），磁粉離合器就是靠此時磁粉與磁粉、磁粉與工作面之間的摩擦力和磁粉鏈之間的抗剪力來傳遞轉矩，磁粉離合器處于結合狀态。如下圖

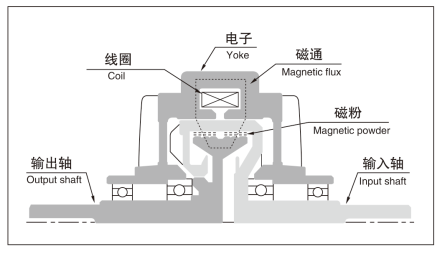

磁粉離合器工作原理圖

張力收放卷、糾偏裝置、控制系統

張力控制系統可以對紙張、膠片、薄膜、電線電纜、橡膠等材料在收放卷時的材料的提供該性能張力 控制，對材料卷繞過程中兩邊不整齊提供糾偏功能。

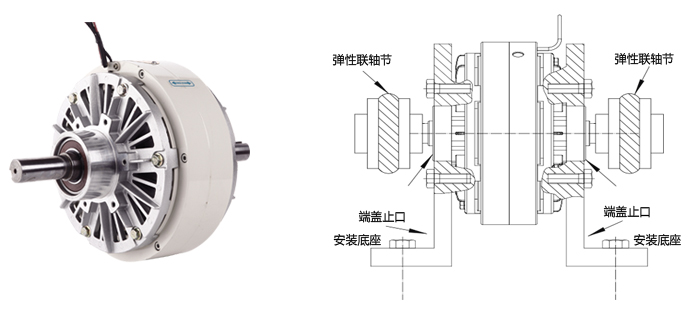

ZKB型磁粉離合器安裝示例圖

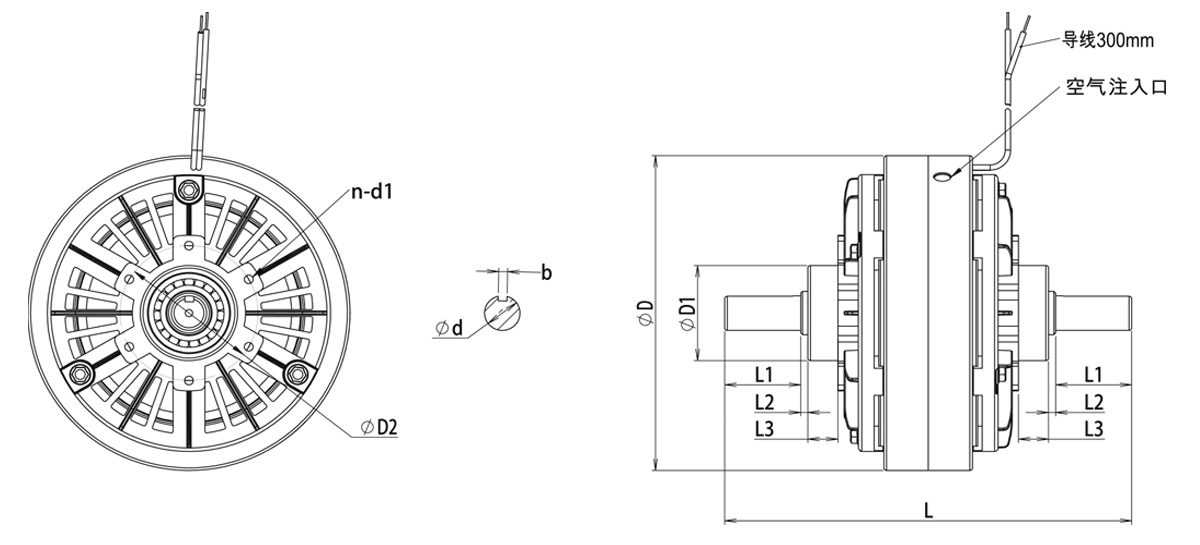

ZKB型磁粉離合器外形尺寸圖

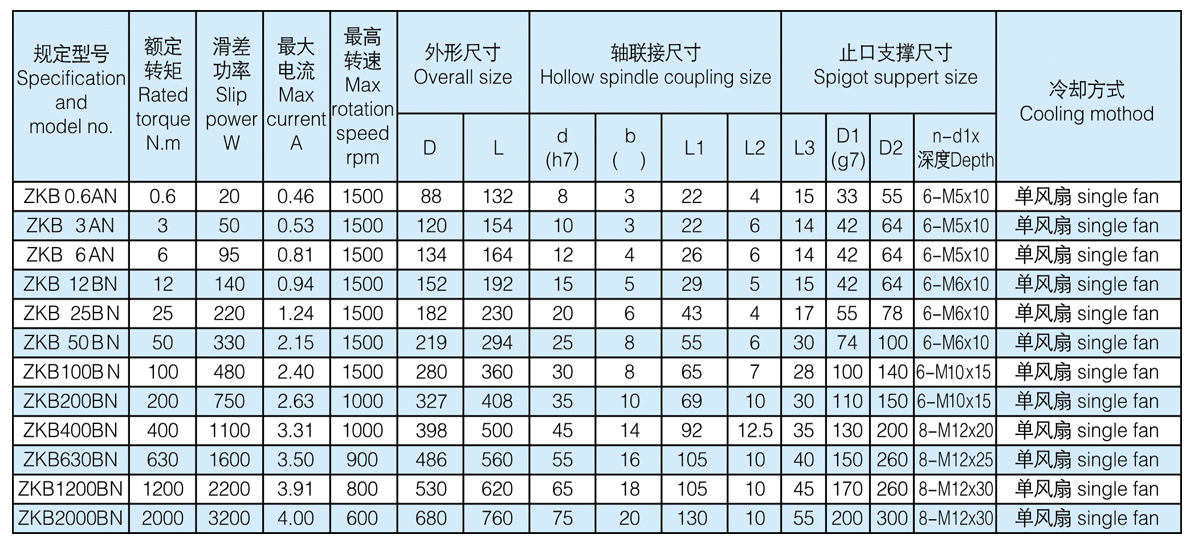

規格、外形尺寸圖（額定電壓DC24V）

磁粉離合器加工流程圖

                           金加工                                                                        加工中心                                                               噴漆組裝

                         産品測試                                                                     合格成品                                                                 包裝成箱
